Аккумуляторный блок для ВКМ

Аккумуляторный блок для ВКМ

Аккумуляторный блок используется для питания весов исполнений ВКМ-Б, ВКМ-Р, ВКМ-М1 и ВКМ-М2, причем в исполнении ВКМ-М1 применен аккумуляторный блок ВКМ-АБ6 на 6 В, а в исполнениях ВКМ-Б, ВКМ-М2 и ВКМ-Р – ВКМ-АБ12 на 12 В.

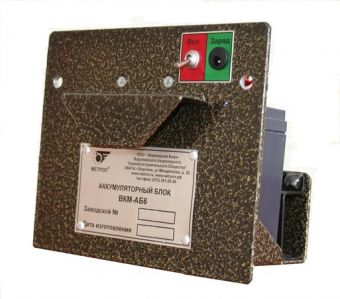

Аккумуляторный блок питания для вышеназванных исполнений выполнен в виде съемного узла. Блок устанавливается в заднем отсеке корпуса весов и фиксируется двумя гайками-барашками. Внешний вид аккумуляторного блока ВКМ-АБ12 представлен на рисунке 1. Конструкция аккумуляторного блока ВКМ-АБ6 аналогична блоку ВКМ-АБ12.

Электрическое соединение аккумуляторного блока осуществляется через клеммы питания. Внутри блока крепятся свинцово-кислотные аккумуляторные батареи на 12 В, 12A·ч или 6 В, 12A·ч, обеспечивающие до 12 ч непрерывной работы весов в режиме постоянной индикации или до 200 ч работы в дежурном режиме, т.е. с погашенными индикаторами.

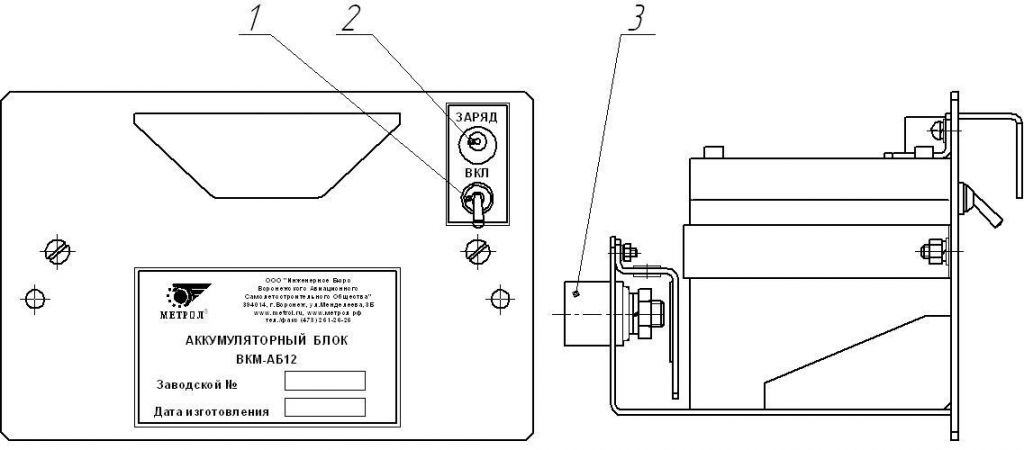

Рисунок 1 - Внешний вид аккумуляторного блока ВКМ-АБ12

1 – тумблер включения/выключения весов;

2 – гнездо для подключения зарядного устройства;

3 – ловитель клеммы питания весов – 2шт.

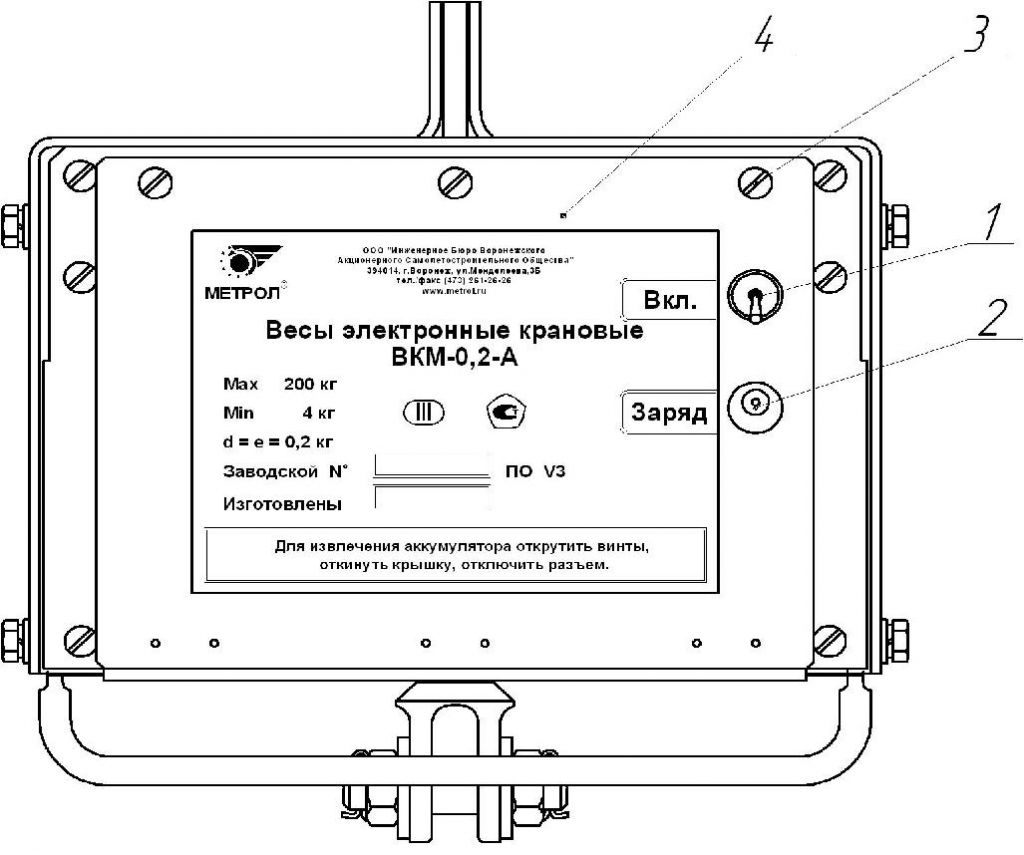

Рисунок 2 - Внешний вид аккумуляторного блока весов ВКМ-А

Заряд аккумуляторной батареи производится от зарядного устройства из комплекта весов. Для заряда необходимо:

1. Ознакомится с документацией на зарядное устройство.

2. Перевести тумблер включения/выключения весов (поз. 1, рисунок 1) в нижнее положение;

3. Вставить кабель зарядного устройства в гнездо с надписью «Заряд» на лицевой панели аккумуляторного блока;

4. Подключить зарядное устройство к сети 220 В.

Заряд аккумуляторной батареи производить при температуре не ниже минус 5°С.

Для заряда аккумуляторной батареи аккумуляторный блок можно снять с весов.

В весах модификации ВКМ-А применен стационарный аккумуляторный блок (рисунок 2), заряд которого осуществляется от зарядного устройства без извлечения аккумулятора из весов. Для замены аккумулятора необходимо выкрутить винты, откинуть крышку, извлечь аккумулятор и снять с него клеммы.

Разряженное состояние батареи аккумуляторного блока или автономного блока питания сопровождается миганием точек разрядов цифрового дисплея. При дальнейшем разряде в течение 2 с на дисплее индицируется «–Un-» и дальнейшая работа с весами без заряда батареи невозможна!

Примечание – При температуре минус 30 ºС возможно мигание точек на цифровом дисплее при полностью заряженной батарее аккумуляторного блока или автономного блока питания.
