ДИНАМОМЕТРЫ, ИСПОЛНЕНИЕ 2, РАСТЯЖЕНИЯ, СЖАТИЯ, УНИВЕРСАЛЬНЫЕ 2 КЛАССА ТОЧНОСТИ
Оборудование соответствует ГОСТ Р 22355-12 и внесено в Государственный реестр средств измерений.
Диапазон сил растяжения и сжатия, простирается от 10Н до 5000кН (примерно от 1 кГ до 500 тс).
Основное назначение динамометра - измерение сил сжатия или растяжения. Прибор включает в себя измерительный электронный блок с индикацией и интерфейсом и датчик силы с силопередающими элементами.

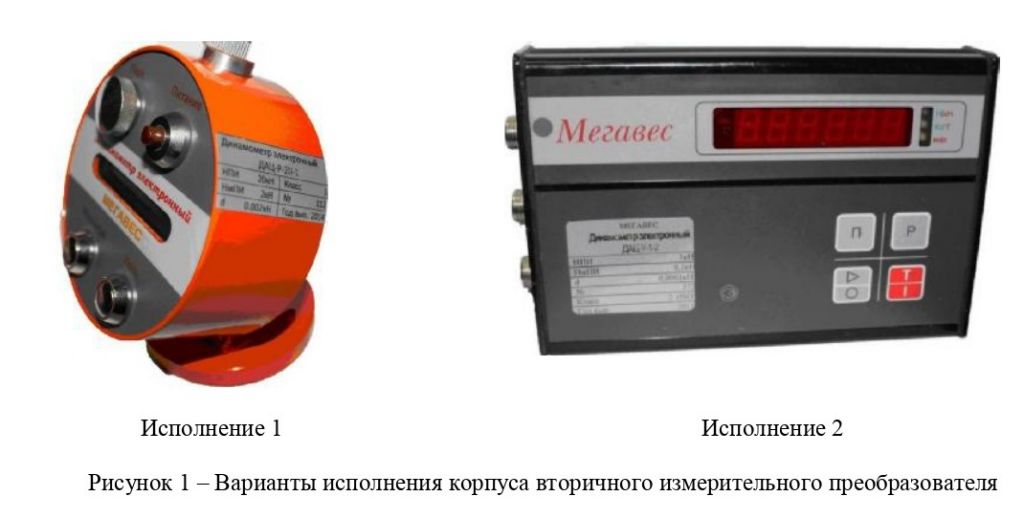

Динамометры, базируются на двух вариантах измерительных блоков:
Отличие между двумя вариантами заключается в следующем. "Круглый" вариант - более современный, спроектирован на 10 лет позже на более современной элементной базе. К достоинствам этого варианта можно отнести его компактность и наличие встроенного аккумулятора, что позволяет проводить полевые измерения, а также более широкий набор дополнительных функций.

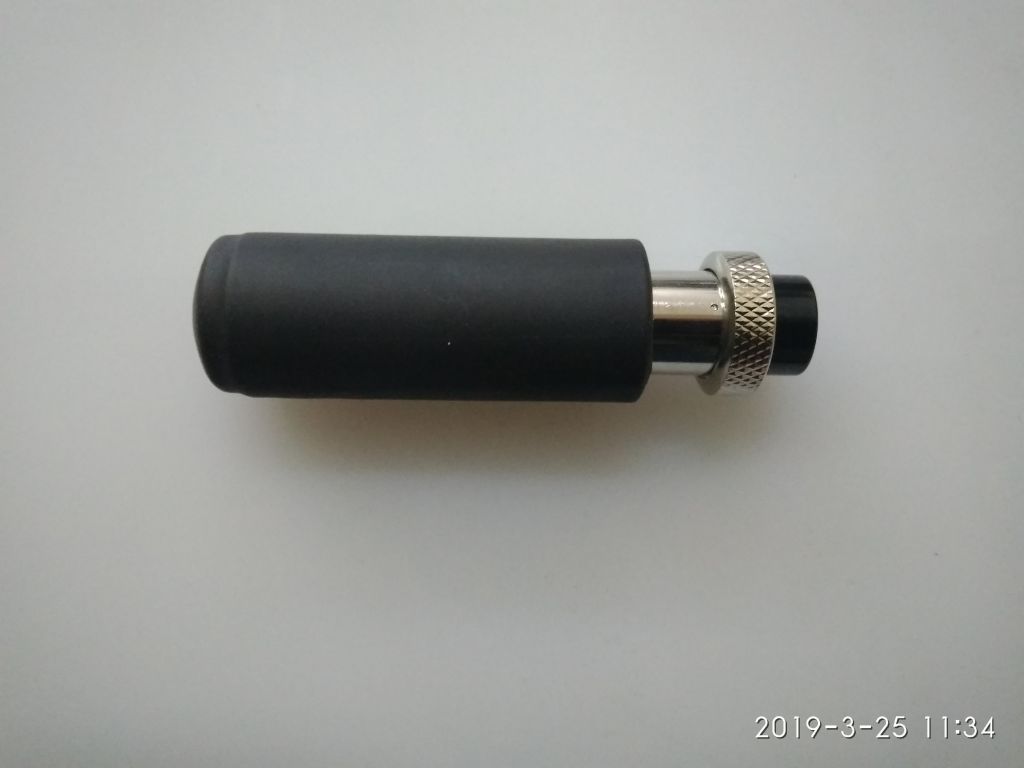

Кроме того, компактность и форма этого варианта позволила строить как приборы настольного исполнения, так и моноблочные модификации. "Прямоугольный" вариант имеет индикатор большего размера и более удобен для стационарного варианта размещения. Блоки обоих исполнений имеют проводной интерфейc RS-232. Для Блока исполнения 1 предусмотрена возможность подключения Bluetooth-удлинителя интерфейса.

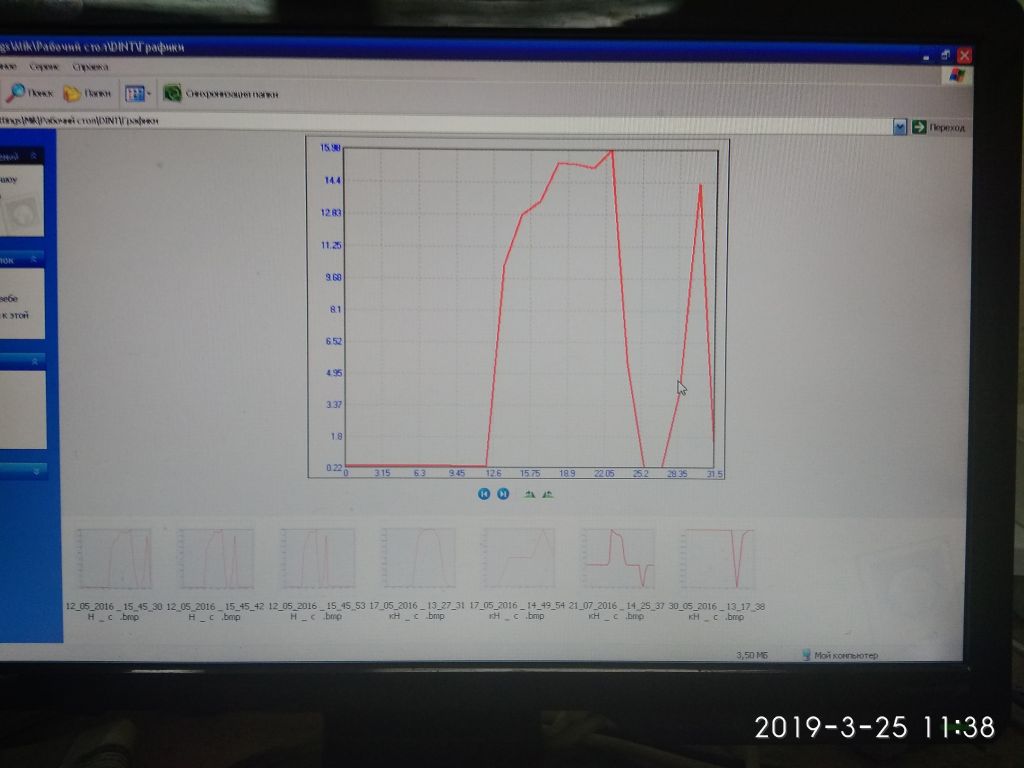

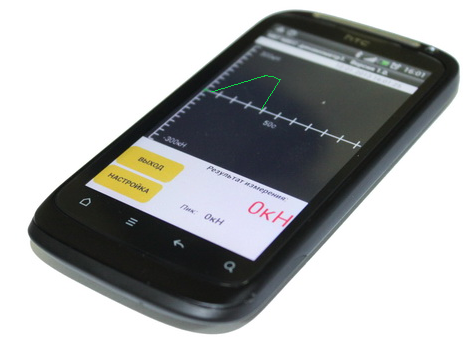

Поток результатов измерений с обоих блоков может быть выведен по кабелю на компьютер с операционной системой Windows XP, 8, 10, а данные с "круглого" блока с помощью Bluetooth-удлинителя могут быть переданы на смартфон( планшет) с операционной системой Андройд. Программное обеспечение для записи потока результатов измерений мы предоставляем бесплатно по запросу, с большим удовольствием и с хорошими инструкциями по установке и применению.

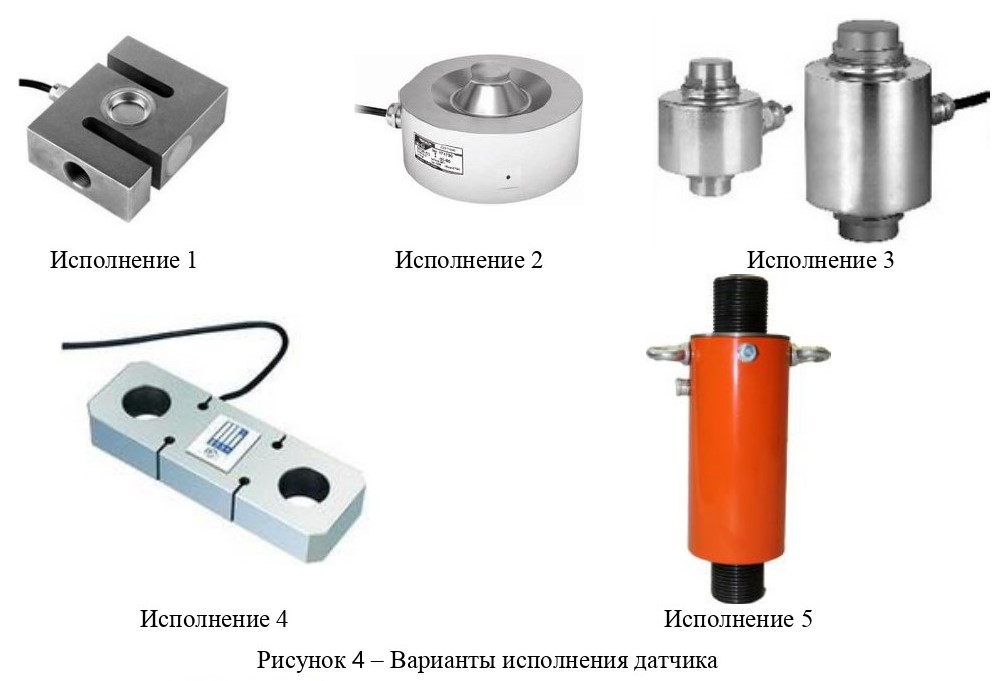

Внешний вид датчиков силы, которые мы используем для построения динамометров, приведен на рисунке
По направлению действия измеряемой силы динамометры подразделяются на три группы: динамометры сжатия, динамометры растяжения, универсальные динамометры.
Универсальные динамометры могут измерять как сжимающие так и растягивающие силы.
Для построения динамометров сжатия могут использоваться датчики следующих исполнений:
- исполнение 1 (S - образный датчик),
- исполнение 2( мембранный датчик),
- исполнение 3 (датчик колонного типа),
- исполнение 5 (датчик стержневого типа).
Для построения динамометров растяжения могут использоваться датчики следующих исполнений:
- исполнение 1 и 4 (S - образные датчики),
- исполнение 5 (датчики стержневого типа).
Универсальные динамометры могут быть построены на датчиках 1 и 5 исполнения.
Важной особенностью существующих типов датчиков силы является их зависимость не только от приложенной к ним в измеряемой силы, но и от изгибающего момента. Причем влияние момента в явном виде не нормируется производителями датчиков и лишь косвенно оценивается при проведении испытаний динамометров по ГОСТ Р 22355-12. В связи с этим обстоятельством датчики силы следует применять исключительно в сочетании с шарнирными силопередающими элементами. Кроме того, следует тщательно готовиться к постановке эксперимента по измерению силы в реальных (не эталонно- лабораторных) условиях и критически относиться к его результатам.
В соответствии с ГОСТ Р 22355-12 динамометры подразделяются на четыре класса точности (00, 05, 1, 2) со значениями максимально допустимых величин относительной погрешности 0,06%, 0,12%, 0,24%, 0,45%.
Точность динамометра в основном определяется качеством датчика и задача построения динамометра высокой точности сводится к выбору из партии однотипных датчиков датчика с требуемыми характеристиками.
Все динамометры, производимые заводом "Мегавес", маркируются следующим образом : ДАЦ-М-Х-К-У/И, где
- ДАЦ - буквы всегда присутствуют в маркировке динамометров "Мегавес",
- М - вид измеряемой силы (Р - растяжение, С - сжатие, У - универсальный);
- Х - наибольший предел измерений, кН;
- К - класс точности по ГОСТ Р 22355-12 (05, 1, 2);
- У - вариант исполнения датчика (1, 2, 3, 4, 5);
- И - вариант исполнения корпуса электронного блока (1, 2).
В случае моноблочного исполнения динамометра (когда электронный блок конструктивно базируется на датчике) маркировку завершает буква М.
ДИНАМОМЕТРЫ, ИСПОЛНЕНИЕ 2, РАСТЯЖЕНИЯ, СЖАТИЯ, УНИВЕРСАЛЬНЫЕ 2 КЛАССА ТОЧНОСТИ
ДИНАМОМЕТРЫ, ИСПОЛНЕНИЕ 2, РАСТЯЖЕНИЯ, СЖАТИЯ, УНИВЕРСАЛЬНЫЕ 2 КЛАССА ТОЧНОСТИ Наименование Наибольший предел измерения (НПИ), кН Наименьший предел измерения (НмПИ), кН Дискретность отсчета Цена ДАЦ-Р-0,1-2/2 0,1 0,01 0,00001 33500 ДАЦ-Р-0,2-2/2 0,2 0,02 0,00002 33500 ДАЦ-Р-0,5-2/2 0,5 0,05 0,00005 33500 ДАЦ-Р-1-2/2 1 0,1 0,0001 33500 ДАЦ-Р-2-2/2 2 0,2 0,0002 33500 ДАЦ-Р-5-2/2 5 0,5 0,0005 33500 ДАЦ-Р-10-2/2 10 1 0,001 35000 ДАЦ-Р-20-2/2 20 2 0,002 38500 ДАЦ-Р-50-2/2 50 5 0,005 42500 ДАЦ-Р-100-2/2 100 10 0,01 58000 ДАЦ-Р-200-2/2 200 20 0,02 73500 ДАЦ-Р-300-2/2 300 30 0,02 99500 ДАЦ-Р-500-2/2 500 50 0,05 105000 ДАЦ-Р-1000-2/2 1000 100 0,1 183000 ДАЦ-Р-2000-2/2 2000 200 0,2 309000 ДАЦ-С-0,1-2/2 0,1 0,01 0,00001 35500 ДАЦ-С-0,2-2/2 0,2 0,02 0,00002 35500 ДАЦ-С-0,5-2/2 0,5 0,05 0,00005 35500 ДАЦ-С-1-2/2 1 0,1 0,0001 35500 ДАЦ-С-2-2/2 2 0,2 0,0002 35500 ДАЦ-С-5-2/2 5 0,5 0,0005 35500 ДАЦ-С-10-2/2 10 1 0,001 35500 ДАЦ-С-20-2/2 20 2 0,002 39000 ДАЦ-С-50-2/2 50 5 0,005 42000 ДАЦ-С-100-2/2 100 10 0,01 55000 ДАЦ-С-200-2/2 200 20 0,02 68000 ДАЦ-С-300-2/2 300 30 0,02 88000 ДАЦ-С-500-2/2 500 50 0,05 100500 ДАЦ-С-1000-2/2 1000 100 0,1 139000 ДАЦ-С-1500-2/2 1500 150 0,1 220500 ДАЦ-С-2000-2/2 2000 200 0,2 279500 ДАЦ-С-3000-2/2 3000 300 0,2 по запросу ДАЦ-С-5000-2/2 5000 500 0,5 по запросу ДАЦ-У-0,1-2/2 0,1 0,01 0,00001 41500 ДАЦ-У-0,2-2/2 0,2 0,02 0,00002 41500 ДАЦ-У-0,5-2/2 0,5 0,05 0,00005 41500 ДАЦ-У-1-2/2 1 0,1 0,0001 41500 ДАЦ-У-2-2/2 2 0,2 0,0002 41500 ДАЦ-У-5-2/2 5 0,5 0,0005 41500 ДАЦ-У-10-2/2 10 1 0,001 45000 ДАЦ-У-20-2/2 20 2 0,002 45500 ДАЦ-У-50-2/2 50 5 0,005 46500 ДАЦ-У-100-2/2 100 10 0,01 69500 ДАЦ-У-200-2/2 200 20 0,02 88000 ДАЦ-У-300-2/2 300 30 0,02 128000 ДАЦ-У-500-2/2 500 50 0,05 149000 ДАЦ-У-1000-2/2 1000 100 0,1 229000 - Отзывы
-
